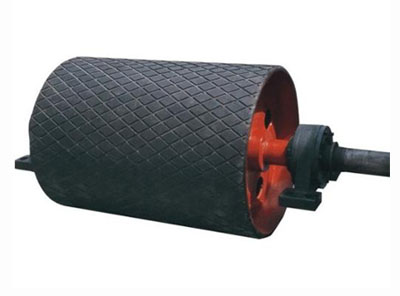

傳動滾筒
傳動滾筒是帶式輸送機傳遞動力的主要部件。
傳動滾筒分類
a.其驅動帶式輸送機的方式有單滾筒、雙滾筒及多滾筒之分。
b.傳動滾筒表面有裸露光鋼面，人字形和菱形花紋橡膠覆面。
c.傳動滾筒從制作材料上來分有鋼板卷制焊接、鑄鋼及鑄鐵3種。
d.從結構型式上來分有裝配輻板式、輻條式、整體輻板式3種。
傳動滾筒保養方法 >>

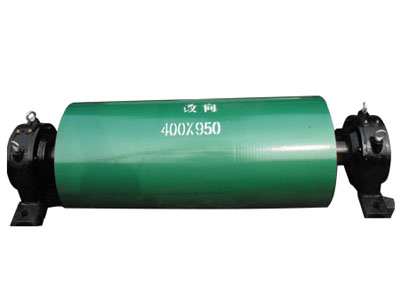

改向滾筒（導向滾筒）
改向滾筒(bend pulley)又叫導向滾筒，主要用于改變輸送帶的運行方向或壓緊輸送帶使其增大與傳動滾筒的包角，是常見的皮帶輸送機五金配件。
分類 改向滾筒包括用于輸送帶在輸送機端部的改向、增加傳動滾筒圍包角的導向滾筒、拉緊滾筒用于拉緊裝置的導向滾筒.
結構 改向滾筒是由軸、軸承座、輻板、筒體組成，表面覆蓋橡膠以增大改向滾筒與輸送帶間的摩擦系數，軸承座內裝調心滾子軸承，保證了支撐的穩定性，又保證了轉動靈活。
用途 改向滾筒是各種移動帶式輸送機的驅動裝置,也可供某些固定帶式輸送機使用 被廣泛應用于電廠、港口、礦山、冶金、建材等部門。

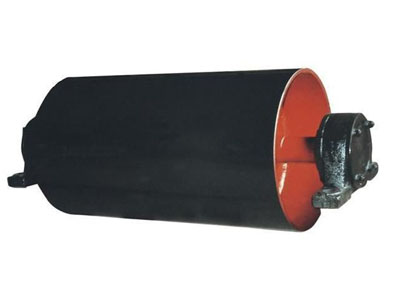

包膠滾筒|鑄膠滾筒
滾筒表面有光面、包膠、鑄膠等型式，其中以鋼板焊接裝配輻板式鑄膠滾筒應用最為廣泛。
滾筒包膠和鑄膠主要是增加滾筒的摩擦系數，只是工藝上的不同，包膠易施工，鑄膠在工藝上較復雜，首先在滾筒上車出螺旋線、然后再涂膠，要確保滾筒的同心度。
鑄膠滾筒具有轉動靈活、長期不脫膠、不松動等優良特點。膠面形狀又可分成光面膠，人字膠及菱形膠，以適應不同工藝需求。滾筒結構合理，選型方便，性能可靠，使用壽命長。正常使用條件下可達5~10年免維護。
鑄膠滾筒制動失靈原因查看 >>

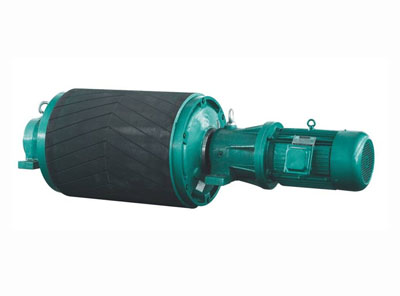

電動滾筒|外裝式電動滾筒|電動滾筒電機
電動滾筒主要用作固定式和移動式帶式輸送機的驅動裝置，因電動機和減速機構內置于滾筒內，因而較傳統的電動機、聯軸器、減速機置于滾筒外的開式驅動裝置具有結構緊湊、運轉平穩、噪音低、安裝方便等優點，適合在粉塵及潮濕泥濘等各種環境下工作。隨著電動滾筒的廣泛應用，又形成一種將電動機外置減速機構內置的結構形式的外裝式電動滾筒，妥善地解決了大功率小尺寸電動滾筒電動機的散熱問題，并使維護和維修更加方便，頗受用戶歡迎。
【電動滾筒分類】
依據電機的冷卻方式：風冷式電動滾筒、油冷式電動滾筒、油浸式電動滾筒
按減速器傳動結構：定軸齒輪電動滾筒、行量齒輪電動滾筒、擺線針輪電動滾筒
電動滾筒按應用環境常見的有普通、腐蝕和易燃易爆三種場合。
卓力廠家電動滾筒型號:

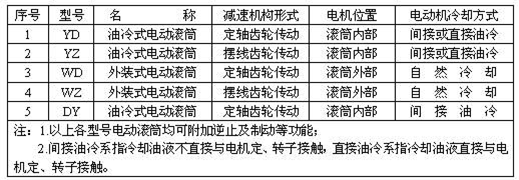

根據JB/T7330-94《電動滾筒》標準，本廠生產電動滾筒的型號及特點如下表： 電動滾筒標準及型號表示方法 |
電動滾筒工作原理:
a、YD、DY型油冷式電動滾筒工作原理 |

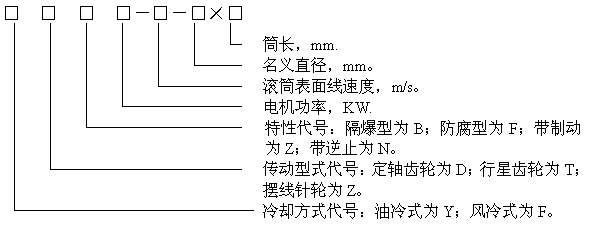

JB/T7330-94行業標準公布實施，統一了電動滾筒型號、規格的表示方法。標準規定電動滾筒的型號由七項內容組成，結構型式如下：
例：YZNB5.5-1.6-400×950帶逆止器電動滾筒
逆止器的功率為5.5KW，表面線速度為1.6m/s，筒徑為400mm,筒長為950mm的油冷式隔爆型擺線針輪傳動的電動滾筒.
電動滾筒訂貨須知
用戶訂購本產品時，需提出以下四個參數：功率（P）、膠帶速度（V）、膠帶寬度（B）、滾筒直徑（D）
具體滾筒型號技術參數及外形尺寸表 ( 參見: http://www.zhuoligk.com/dsshusongji )因產品生產批次、具體型號不同，以上圖片僅供參考，價格視行情略有浮動，詳情可聯系我們的銷售人員進行具體核實！
